Algorithmique de
base de l'Infographie

CLIPPING

REMPLISSAGE
Polygone convexe
Polygone non convexe
Zones de pixels
de couleur

RETOUR

Algorithme de base pour beaucoup de traitements de l'Informatique Graphique:

• dessin en fil de fer,
• remplissage,
• élimination des parties cachées,

• ...

On désire tracer un segment entre deux points (xi,yi) et (xf,yf) de R².

Ce tracé est effectué sur un écran bitmap (composé d'une matrice de n x m pixels carrés).

-> Le segment doit être discrétisé (rasterisé).

Problème: quels points tracer?

Trois impératifs:

• Tout point du segment discret est traversé par le segment continu.

• Tout point du segment discret touche au moins un autre point soit par l'un de ses cotés, soit par un de ses sommets (8-connexité).

• On trace le moins de points possible.

On trace 1+max(abs(xi-xf),abs(yi-yf)) points.

Si abs(xi-xf) < abs(yi-yf), on trace un point et un seul par ligne interceptant le segment, sinon on trace un point et un seul par colonne interceptant le segment.

Bons tracés

Mauvais tracés

Tracé de segments par l'équation cartésienne

xf > xi, yf > yi et (xf-xi) >= (yf-yi)

-> Le coefficient directeur de la droite passant par les deux sommets est positif et inférieur ou égal à 1.

On utilise l’équation cartésienne de la droite:

y = a x + b avec a = et b = yi - a xi

void ligne(int xi,int yi,
           int xf,int yf) {
int x,y ;
double a,b ;
a =(double) (yf-yi)/(xf-xi) ;
b = yi - a * xi ;
for ( x = xi ; x <= xf ; x++ ) {
  y = a * x + b ;
  allume_pixel(x,y) ; }
}

Le programme

Caractéristiques:

• simplicité algorithmique

• lenteur due à l'utilisation de réels, d'une division et de multiplications

Bresenham pour le tracé de segments

Algorithme incrémental en x et en y

Au cours de l'exécution, on quantifie pour chaque point la différence entre ses cordonnées entières (utilisées pour l’affichage) et réelles sur le segment continu.

xf > xi, yf >= yi, xf - xi > yf - yi

-> On allume un pixel en chaque abscisse entière x de xi à xf.

-> On utilise une variable cumul pour stocker la différence entre l'ordonnée entière et l'ordonnée réelle.

void ligne(int xi,int yi,
           int xf,int yf) {
int dx,dy,i,cumul,x,y ;
x = xi ;
y = yi ;
dx = xf - xi ;
dy = yf - yi ;
allume_pixel(x,y) ;
cumul = dx / 2 ;
for ( x = xi+1 ; x <= xf ; x++ ) {
  cumul += dy ;
  if (cumul >= dx) {
    cumul -= dx ;
    y += 1 ; }
  allume_pixel(x,y) ; }
}

Le dernier point allumé a pour coordonnées (xf,yf) car dx/2+dy*dx est la valeur totale de ce qui a été ajouté à cumul.

= dy.

-> l’ordonnée du dernier point allumé est yi + dy = yf.

Caractéristiques

Plus grande complexité algorithmique apparente.

Rapidité due à l'utilisation exclusive d'entiers (valeurs maximales de l'ordre de la résolution de l'écran -> petites) et d'opérations arithmétiques simples sur ces entiers (additions, soustractions et comparaisons).

Algorithme adapté pour le tracé de tout segment

Utilisation de deux variables xinc et yinc pour gérer des incréments de 1 ou -1 pour x de xi à xf et y de yi à yf.

Deux parties dans l'algorithme:

• une pour l'incrémentation en x,

• l'autre pour l'incrémentation en y.

void ligne(int xi,int yi,
           int xf,int yf) {
int dx,dy,i,xinc,yinc,cumul,x,y ;
x = xi ;
y = yi ;
dx = xf - xi ;
dy = yf - yi ;
xinc = ( dx > 0 ) ? 1 : -1 ;
yinc = ( dy > 0 ) ? 1 : -1 ;
dx = abs(dx) ;
dy = abs(dy) ;
allume_pixel(x,y) ;
if ( dx > dy ) {
  cumul = dx / 2 ;
  for ( i = 1 ; i <= dx ; i++ ) {
    x += xinc ;
    cumul += dy ;
    if (cumul >= dx) {
      cumul -= dx ;
      y += yinc ; }
    allume_pixel(x,y) ; } }
  else {
  cumul = dy / 2 ;
  for ( i = 1 ; i <= dy ; i++ ) {
    y += yinc ;
    cumul += dx ;
    if ( cumul >= dy ) {
      cumul -= dy ;
      x += xinc ; }
    allume_pixel(x,y) ; } }
}

Exemple d'exécution

Tracer le segment (3,2)-(18,11)

-> dx = 15, dy = 9.

x	y	cumul
3	2	7 (Dx/2)
4	2 -> 3	7+9 -> 16 -> 1
5	3	1+ 9 -> 10
6	3 -> 4	10 + 9 -> 19 -> 4
7	4	4 + 9 -> 13
8	4 -> 5	13 + 9 -> 22 -> 7
9	5 -> 6	7 + 9 -> 16 -> 1
10	6	1 + 9 ->10
11	6 -> 7	10 + 9 -> 19 -> 4
12	7	4 + 9 -> 13
13	7 -> 8	13 + 9 -> 22 -> 7
14	8 -> 9	7 + 9 -> 16 -> 1
15	9	1 + 9 ->10
16	9 -> 10	10 + 9 -> 19 -> 4
17	10	4 + 9 -> 13
18	10 -> 11	13 + 9 -> 22 -> 7

Le programme

Bresenham pour le tracé de cercles

On désire tracer un arc de cercle de centre O et de rayon r circonscrit au second octant du plan.

-> On trace un arc entre les points (0,r) et (,).

Un pixel sera allumé sur chaque colonne d'abscisse comprise entre 0 et .

Si un pixel est allumé en position (x,y), le prochain pixel sera obligatoirement soit en position (x+1,y) soit en position(x+1,y-1) (tangente au cercle comprise entre 0 et -1 sur cette portion).

L'algorithme est basé sur l'étude, pour chaque colonne, de la position (vis à vis du cercle continu: au dessus ou en dessous) du point intermédiaire entre les deux pixels superposés définis ci-dessus qui encadrent le cercle (algorithme du midpoint).

Si ce point intermédiaire est situé dans le cercle (cas 1), le pixel allumé sera le pixel situé en dehors du cercle. Sinon, (cas 2), le pixel situé à l'intérieur du cercle est allumé.

L'idée de l'algorithme est donc de définir la position de chaque point intermédiaire de façon incrémentale, colonne après colonne.

La position d'un point P de coordonnées (x,y) vis à vis du cercle continu est donnée par l'équation cartésienne f(x,y) = x² + y² - r².

-> Si f(x,y) < 0, P est dans le cercle, sinon il est à l'extérieur.

L'obtention d'un résultat négatif pour un point intermédiaire M conduit au choix du pixel extérieur E. Le prochain point intermédiaire sera situé en ME, c'est à dire un pixel à droite de M.

En revanche, un résultat positif conduit au choix du pixel intérieur SE, et au prochain point intermédiaire MSE situé un pixel à droite et un pixel plus bas que M.

P = (xp,yp) est la position d'un pixel allumé.

La variable dold calculée à partir de P est:

dold = f(xp+1,yp-) = (xp+1)² + (yp-)² - r².

(1) Si dold est inférieur à 0, E est choisi, le prochain point intermédiaire est ME, la valeur dnew est:

dnew = f(xp+2,yp-) = (xp+2)² + (yp-)² - r²

= dold + (2xp + 3).

(2) Si dold est supérieur à 0, SE est choisi, le prochain point intermédiaire est MSE, la valeur dnew est:

dnew = f(xp+2,yp-) = (xp+2)² + (yp-)² - r²

= dold + (2xp - 2yp + 5).

-> On obtient une définition récurrente incrémentale de d n'utilisant que des entiers.

La première valeur de d est obtenue à partir de la position (0,r) pour un point intermédiaire de position placée en (1,r-).

-> dinit = 1 + r² - r + - r² = - r.

-> en entier: dinit = 1 - r.

On connaît maintenant totalement la définition récurrente de d.

-> on peut écrire une fonction où r est un paramètre entier placé en entête.

void cercle(int r) {
int x,y,d ;
x = 0 ;
y = r ;
d = 1 - r ;
allume_pixel(x,y) ;
while ( y > x ) {
  if ( d < 0 )
    d += 2 * x + 3 ;
    else {
    d += 2 * (x - y) + 5 ;
    y-- ; }
  x++ ;
  allume_pixel(x,y) ; }
}

Exemple d'exécution

Arc de cercle de 20 pixels de rayon: 15 pixels tracés

Le programme

Le tracé d'ellipses

Un algorithme incrémental de tracé d'ellipses basé sur une technique du midpoint peut être défini. Le travail est compliqué par le fait que le tracé à l'intérieur d'un quadrant n'est plus symétrique par rapport à la diagonale.

L'algorithme réalisera le tracé en deux passes consécutives pour un quadrant. Par exemple pour le quadrant 1, une passe avec un pixel par colonne pour la région 1 et une passe avec un pixel par ligne pour la région 2. La limite entre ces deux régions est le point où la pente est de -1.

void ellipse(long a,long b) {
int x,y ;
double d1,d2 ;
x = 0 ;
y = b ;
d1 = b*b - a*a*b + a*a/4 ;
allume_pixel(x,y) ;
while ( a*a*(y-.5) > b*b*(x+1) ) {
  if ( d1 < 0 ) {
    d1 += b*b*(2*x+3) ;
    x++ ; }
    else {
    d1 += b*b*(2*x+3) + a*a*(-2*y+2) ;
    x++ ;
    y-- ; }
  allume_pixel(x,y) ; }
d2 = b*b*(x+.5)*(x+.5) +
     a*a*(y-1)*(y-1) - a*a*b*b ;
while ( y > 0 ) {
  if ( d2 < 0 ) {
    d2 += b*b*(2*x+2) + a*a*(-2*y+3) ;
    y-- ;
    x++ ; }
    else {
    d2 += a*a*(-2*y+3) ;
    y-- ; }
  allume_pixel(x,y) ; }
}

Définition

Clipping: Tout traitement permettant de réduire le dessin d'un objet graphique à une région de l'écran.

Cette région est classiquement un rectangle mais peut être de toute autre forme.

Autre traitement de base de l'Informatique Graphique.

Exemple: clipping de 2 segments à l'intérieur d’un rectangle.

Algorithme basé sur une technique de détection d’un certain nombre de cas de figure de position d'un segment vis à vis d'un rectangle.

On associe à chaque extrémité du segment un code sur quatre valeurs booléennes indiquant la position (x,y) du sommet par rapport aux quatre droites définissant le rectangle de clipping (xmin, xmax)-(ymin, ymax):

• la première valeur = 1 si x < xmin,

• la deuxième valeur = 1 si x > xmax,

• la troisième valeur = 1 si y < ymin,

• la quatrième valeur = 1 si y > ymax.

Dans trois cas on sait si un segment de coordonnées (xi,yi)-(xf,yf) passe ou ne passe pas à l’intérieur du rectangle (xmin,ymin)-(xmax,ymax):

• Si les codes des deux extrémités sont entièrement égaux à zéro (cas (1)), le segment est entièrement dans le rectangle de clipping.

• Si un seul des codes des deux extrémités est entièrement égal à zéro, le segment est pour partie dans le rectangle de clipping (cas (2)).

• Si aucun des codes des extrémités n'est entièrement égal à zéro, on calcule le "et logique" entre les deux codes. Si un 1 apparaît en position 1, 2, 3 ou 4, le segment est obligatoirement situé à l’extérieur du rectangle (cas (3)). Dans l'autre cas, on ne peut pas conclure avec certitude (cas (4)).

Principe

A partir du segment s initial, ramener progressivement ses deux extrémités sur les droites AB, BD, AC ou CD jusqu'à établir que s n'appartient pas à ABDC ou bien que les codes des deux extrémités sont uniformément égaux à 0.

Au cours de l'exécution, chaque fois qu’il est établi qu'une des valeurs du code d'une extrémité n'est pas égale à zéro, on ramène cette valeur à zéro en déplaçant l'extrémité pour qu'elle vienne rejoindre l'une des droites AB, BD, AC ou CD.

Cet algorithme de clipping peut facilement être adapté à R³ pour le clipping de segments de droites à l’intérieur d’un parallélépipède rectangle.

Algorithme

procedure clip(point_2D p1,
               point_2D p2,
               fenetre f) {
code c1,c2 ;
point_2D p ;
c1 = code(p1,f) ;
c2 = code(p2,f) ;
tant que (c1 ou c2 contient un 1) et
         (c1 et c2 n'ont pas de 1
         en commun) {
  si c1 uniformément 0 {
    inverser p1 et p2 ;
    c1 = c2 ; }
  si code 0 de c1 = 1 {
    abscisse de p1 = abscisse
           intersection entre (P1,P2)
           et horizontale en ymax de f ;
    ordonnée de p1 = ymax de f ; }
    sinon
    si code 1 de c1 = 1 {
      abscisse de p1 = abscisse
           intersection entre (P1,P2)
           et horizontale en ymin de f ;
      ordonnée de p1 = ymin de f ; }
      sinon
      si code 2 de c1 = 1 {
        ordonnée de p1 = ordonnée
           intersection entre (P1,P2)
           et verticale en xmax de f ;
        abscisse de p1 = xmax de f ; }
        sinon
        si code 3 de c1 = 1 {
          ordonnée de p1 = ordonnée
           intersection entre (P1,P2)
           et verticale en xmin de f ;
          abscisse de p1 = xmin de f ; }
    c1 = code(p1,f) ;
    c2 = code(p2,f) ; }
  si c1 et c2 ne contiennent pas de 1
    tracer entre p1 et p2 ;
}

Le programme

Le remplissage

Polygone: toute suite circulaire de points reliés par des segments.

Remplissage trame après trame en commençant du sommet inférieur et en remontant les trames tout en gérant le parcours des suites de faces droites et gauches.

Suite droite: B, C, D, E

Remplissage d’un polygone éventuellement concave

Après tri en x des n intersections Pi (1 <= i <= n), on tracera des segments entre chaque couple de coordonnées (P_2*j-1,P_2*j) avec 1 <= j <= .

Elle est triée en permanence par ordre croissant des abscisses x des points intersections.

LCA pour la trame 7

LCA pour la trame 13

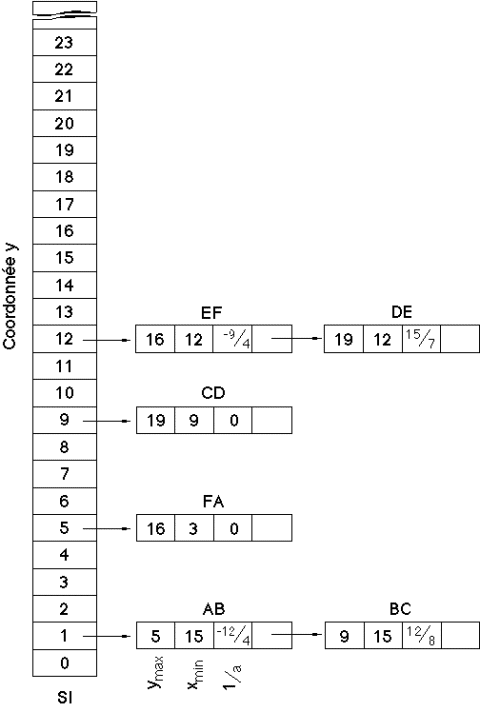

Les listes de SI sont triées par ordre croissant de xmin, puis pour deux xmin identiques, par ordre croissant de la valeur 1/a. Ce tri a pour but de faciliter le déplacement des cotés vers LCA car cet ordre de classement devra être respecté dans LCA.

Procedure remplir_polygone(p:polygone) ;
début
  créer la structure SI
  initialiser la structure LCA à vide
  pour chaque trame intersectant le polygone
    début
    gérer les entrées dans LCA à partir
        de SI
    gérer les sorties de LCA à partir
        des informations contenues dans SI
    afficher tous les morceaux de trames
        décrits dans LCA
    fin
fin

Remplissage d'une zone définie par une couleur

Définition

On entend par zone définie par une couleur:

(1) un ensemble connexe maximum de pixels de couleurs identiques,

(2) un ensemble connexe maximum de pixels dont la couleur n'est pas une couleur définie.

cas (1) : chacune des zones grise et noire.

cas (2) : l'union des zones grise et noire vis à vis de la zone blanche.

Le remplissage est réalisé à partir d'un pixel germe.

Un premier algorithme

Principe

Au cours du remplissage, à chaque fois qu'un pixel devant être rempli est touché, on le remplit, puis on relance récursivement l'algorithme sur les pixels qui lui sont connexes.

Algorithme

L'implantation est naturellement récursive.

void remplissage(int x,int y,
                 int c,int cl) {
  cp = getpixel(x,y) ;
  if ( ( cp != cl ) && ( cp != c ) ) {
    putpixel(x,y,c) ;
    remplissage(x,y+1,c,cl) ;
    remplissage(x,y-1,c,cl) ;
    remplissage(x+1,y,c,cl) ;
    remplissage(x-1,y,c,cl) ; }
  }

L'utilisation de la récursivité entraîne très fréquement des problèmes de dépassement de capacité de la pile si les zones remplies sont trop grandes.

Un deuxième algorithme

Principe

Le remplissage est effectué suite horizontale maximale de pixels après suite horizontale à partir d'un pixel germe initial.

A chaque itération:

• On remplit tous les pixels pi jusqu'à la couleur limite à droite et à gauche du germe courant.

• On recherche parmi les pixels au dessus et en dessous des Pi ceux qui sont le plus à droite d'une suite horizontale maximale à remplir.

• Ces pixels sont empilés comme germes des itérations suivantes.

...

Algorithme

L'implantation nécessite la définition d'une pile de positions de germes. L'algorithme prend la forme d'une boucle exécutée tant que la pile n'est pas vide.

void remplissage(int xx,int yy,
                 int c,int lim) {
  int x,y,xi,xf ;
  p.sp = 1 ;
  p.x = calloc(1000,sizeof(int)) ;
  p.y = calloc(1000,sizeof(int)) ;
  p.x[0] = xx ;
  p.y[0] = yy ;
  setcolor(c) ;
  while ( p.sp != 0 ) {
    xi = xf = x = p.x[p.sp-1] ;
    y = p.y[p.sp-1] ;
    x++ ;
    cp = getpixel(x,y) ;
    while ( cp != lim ) {
      xf = x ;
      x++ ;
      cp = getpixel(x,y) ; }
    x = p.x[p.sp-1]-1 ;
    cp = getpixel(x,y) ;
    while ( cp != lim ) {
      xi = x ;
      x-- ;
      cp = getpixel(x,y) ; }
    line(xi,y,xf,y) ;
    p.sp-- ;
    x = xf ;
    while ( x >= xi  ) {
      cp = getpixel(x,y+1) ;
      while ( ((cp == lim) || (cp == c))
              && (x >= xi) ){
        x-- ;
        cp = getpixel(x,y+1) ; }
      if ( (x >= xi) && (cp != lim)
           && (cp != c) ) {
        p.x[p.sp] = x ;
        p.y[p.sp] = y+1 ;
        p.sp++ ; }
      cp = getpixel(x,y+1) ;
      while ( ( cp != lim )
              && ( x >= xi ) ) {
        x-- ;
        cp = getpixel(x,y+1) ; } }
    x = xf ;
    while ( x >= xi  ) {
      cp = getpixel(x,y-1) ;
      while ( ((cp == lim) || (cp == c))
              && (x >= xi) ){
        x-- ;
        cp = getpixel(x,y-1) ; }
      if ( (x >= xi)
           && (cp != lim)
           && (cp != c) ) {
        p.x[p.sp] = x ;
        p.y[p.sp] = y-1 ;
        p.sp++ ; }
      cp = getpixel(x,y-1) ;
      while ( ( cp != lim )
              && ( x >= xi ) ) {
        x-- ;
        cp = getpixel(x,y-1) ; } } }
  free(p.x) ;
  free(p.y) ;
}
